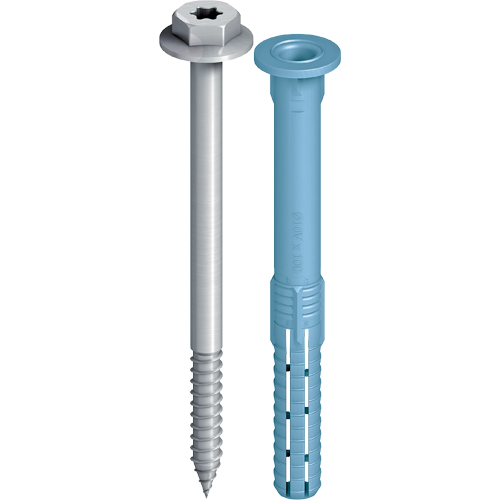

Łącznik rozporowy tworzywowo-metalowy do zamocowań w betonie i murze EJOT SDF KB 10Vx120-V (op.10 sztuk)

EJOT^® łącznik fasadowy SDF-KB-10Vx120-V (op.10 sztuk)

• Zastosowanie

  • do mocowania elementów z metalu
  • dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020
  • do mocowania szafek sciennych, okładzin, wsporników metalowych

• Właściwości

  • łeb sześciokątny z zintegrowaną podkładką
  • głębokość zakotwienia w podłożu betonowym 40 mm
  • głębokość zakotwienia w podłożu murowym 50 mm
  • zminimalizowany czas montażu, dzięki optymalnej głębokości zakotwienia
  • czterokierunkowa strefa zakotwienia
  • bardzo wysoka wytrzymałość na zginanie
  • kolorystyczny kod tulei łącznika
  • podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż

• Specyfikacje techniczne

  Parametry

  • średnica: 10 mm
  • głębokość wierconego otworu w betonie h1,1: ≥ 50 mm
  • nominalna głębokość zakotwienia w betonie hnom,1: ≥ 40 mm
  • głębokość wierconego otworu w podłożu murowym h1,2: ≥ 60 mm
  • nominalna głębokość zakotweinia w podłożu murowym hnom,2: ≥ 50 mm
  • średnica wierconego otworu d0: 10 mm
  • średnica otworu w elemenie mocowanym df ≤ 10,5 mm
  • napęd: SW13/T40

  Wartości charakterystyczne

  • nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
    • zakres temperatur 30 °C / 50 °C: 4,50 kN
    • zakres temperatur 50 °C / 80 °C: 4,00 kN
  • FRk cegła pełna Mz 20-1,8, NF: 2,50 kN
  • FRk silikat pełny KS 36, NF: 4,00 kN
  • FRk silikat pełny KS 20, 8 DF: 4,50 kN
  • nośność charakterystyczna na ścinanie VRk,s w betonie C12/15 dla hnom,1 = 40 mm
    • łącznik ze śrubą stalową: 7,93 kN
    • łącznik ze śrubą ze stali nierdzewnej A4: 9,12 kN
  • nośność charakterystyczna na ścinanie VRk,s dla hnom,2 = 50 mm
    • łącznik ze śrubą stalową: 11,09 kN
    • łącznik ze śrubą ze stali nierdzewnej A4: 12,94 kN
  • moment zginający MRk,s dla hnom,1 = 40 mm
    • łącznik ze śrubą stalową: 13,80 Nm
    • łącznik ze śrubą ze stali nierdzewnej A4: 16,09 Nm
  • moment zginający MRk,s dla hnom,2 = 50 mm
    • łącznik ze śrubą stalową: 23,01 Nm
    • łącznik ze śrubą ze stali nierdzewnej A4: 26,62 Nm
