Łącznik rozporowy tworzywowo-metalowy do zamocowań w betonie i murze EJOT SDF KB 10Vx100-V (op.20 sztuk)

Dostępność: na wyczerpaniu
Wysyłka w: 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 62,60 zł 62.60
ilość opak.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Ejot
Kod produktu: EJOT-SDF-KB-10Vx100V

Opis

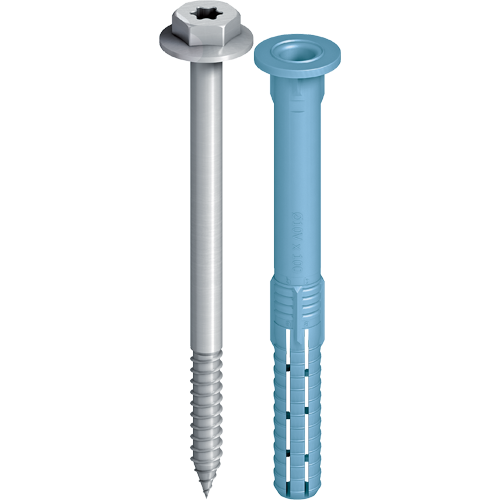

EJOT® łącznik fasadowy SDF-KB-10Vx100-V (op.20 sztuk)

  • Zastosowanie

    • do mocowania elementów z metalu
    • dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020
    • do mocowania szafek ściennych, okładzin, wsporników metalowych
  • Właściwości

    • łeb sześciokątny z zintegrowaną podkładką
    • głębokość zakotwienia w podłożu betonowym 40 mm
    • głębokość zakotwienia w podłożu murowym 50 mm
    • zminimalizowany czas montażu, dzięki optymalnej głębokości zakotwienia
    • czterokierunkowa strefa zakotwienia
    • bardzo wysoka wytrzymałość na zginanie
    • kolorystyczny kod tulei łącznika
    • podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż
  • Specyfikacje techniczne

    Parametry

    • średnica: 10 mm
    • głębokość wierconego otworu w betonie h1,1: ≥ 50 mm
    • nominalna głębokość zakotwienia w betonie hnom,1: ≥ 40 mm
    • głębokość wierconego otworu w podłożu murowym h1,2: ≥ 60 mm
    • nominalna głębokość zakotwienia w podłożu murowym hnom,2: ≥ 50 mm
    • średnica wierconego otworu d0: 10 mm
    • średnica otworu w elemencie mocowanym df ≤ 10,5 mm
    • napęd: SW13/T40

    Wartości charakterystyczne

    • nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
      • zakres temperatur 30 °C / 50 °C: 4,50 kN
      • zakres temperatur 50 °C / 80 °C: 4,00 kN
    • FRk cegła pełna Mz 20-1,8, NF: 2,50 kN
    • FRk silikat pełny KS 36, NF: 4,00 kN
    • FRk silikat pełny KS 20, 8 DF: 4,50 kN
    • nośność charakterystyczna na ścinanie VRk,s w betonie C12/15 dla hnom,1 = 40 mm
      • łącznik ze śrubą stalową: 7,93 kN
      • łącznik ze śrubą ze stali nierdzewnej A4: 9,12 kN
    • nośność charakterystyczna na ścinanie VRk,s dla hnom,2 = 50 mm
      • łącznik ze śrubą stalową: 11,09 kN
      • łącznik ze śrubą ze stali nierdzewnej A4: 12,94 kN
    • moment zginający MRk,s dla hnom,1 = 40 mm
      • łącznik ze śrubą stalową: 13,80 Nm
      • łącznik ze śrubą ze stali nierdzewnej A4: 16,09 Nm
    • moment zginający MRk,s dla hnom,2 = 50 mm
      • łącznik ze śrubą stalową: 23,01 Nm
      • łącznik ze śrubą ze stali nierdzewnej A4: 26,62 Nm



Do pobrania:

ETA

Karta produktu

Deklaracja Właściwości Użytkowych
