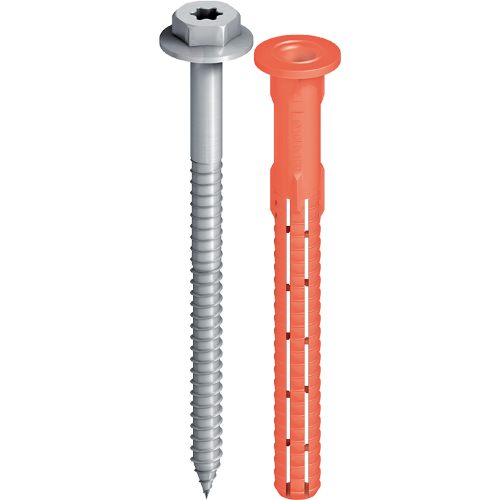

EJOT^® łącznik fasadowy

SDF-KB-10Hx120V (op.10 sztuk)

• Zastosowanie

  • do mocowania elementów z metalu
  • dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020Local
  • do mocowania szafek ściennych, okładzin, wsporników metalowych
  • mocowanie w ścianach trójwarstwowych



• Właściwości

  • łeb sześciokątny z zintegrowaną podkładką
  • do wszystkich powszechnie stosowanych materiałów budowlanych
  • niezawodne mocowanie w materiałach slabonośnych
  • czterokierunkowa strefa zakotwienia
  • kolorystyczny kod tulei łącznika
  • podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż

• Specyfikacje techniczne

  Parametry

  • średnica: 10 mm
  • głębokość wierconego otworu h1: ≥ 80 mm
  • nominalna głębokość zakotwienia w betonie hnom: ≥ 70 mm
  • średnica wierconego otworu d0: 10 mm
  • średnica otworu w elemenie mocowanym df: ≤ 10,5 mm
  • napęd: SW13/T40

  Wartości charakterystyczne

  • nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
    • zakres temperatur 30 °C / 50 °C: 4,50 kN
    • zakres temperatur 50 °C / 80 °C: 4,00 kN
  • cegła ceramiczna pełna Mz 20-1,8, NF: 4,00 kN
  • cegła silikatowa pełna KS 36, NF: 4,50 kN
  • cegła silikatowa pełna KS 20, 8 DF: 4,50 kN
  • beton lekki pełny V6, 2 DF: 2,00 kN
  • pustak ceramiczny szczelinowy HLz 12-0,9, NF: 2,00 kN
  • pustak silikatowy drążony KSL 12, 4 DF: 2,50 kN
  • pustaki z betonu lekkiego Hbl 10, 12 DF: 1,20 kN
  • nośność charakterystyczna na ścinanie VRk,s
    • łącznik ze śrubą stalową: 9,35 kN
    • łącznik ze śrubą ze stali nierdzewnej A4: 10,91 kN
  • moment zginający MRk,s
    • łącznik ze śrubą stalową: 17,67 kN
    • łącznik ze śrubą ze stali nierdzewnej A4: 20,62 kN
  • wytrzymałość na ściskanie beton komórkowy [N/mm2]: 30 - 50 °C
    • beton komórkowy 4: 1,5 kN
    • beton komórkowy 5: 2,0 kN
    • beton komórkowy 6: 2,5 kN
    • beton komórkowy 7: 2,5 kN
  • częściowy współczynnik bezpieczeństwa γMAAC: 2,0

Do pobrania:

 ETA - Europejska Aprobata Techniczna

DoP- Deklaracja Właściwości Użytkowych
