Łącznik rozporowy tworzywowo-metalowy do zamocowań w betonie i murze EJOT SDF-KB-10Hx100V (op.20 sztuk)

Dostępność: duża ilość
Wysyłka w: 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 51,00 zł 51.00
ilość opak.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Ejot
Kod produktu: EJOT-SDF-KB-10Hx100V

Opis

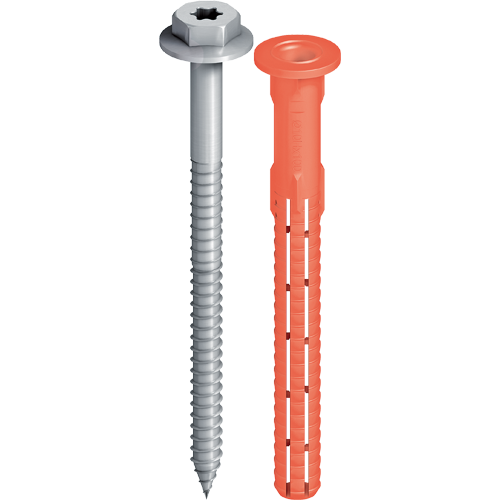

EJOT® łącznik fasadowy

SDF-KB-10Hx100V (op.20 sztuk)

  • Zastosowanie

    • do mocowania elementów z metalu
    • dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020Local
    • do mocowania szafek ściennych, okładzin, wsporników metalowych
    • mocowanie w ścianach trójwarstwowych



  • Właściwości

    • łeb sześciokątny z zintegrowaną podkładką
    • do wszystkich powszechnie stosowanych materiałów budowlanych
    • niezawodne mocowanie w materiałach slabonośnych
    • czterokierunkowa strefa zakotwienia
    • kolorystyczny kod tulei łącznika
    • podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż
  • Specyfikacje techniczne

    Parametry

    • średnica: 10 mm
    • głębokość wierconego otworu h1: ≥ 80 mm
    • nominalna głębokość zakotwienia w betonie hnom: ≥ 70 mm
    • średnica wierconego otworu d0: 10 mm
    • średnica otworu w elemenie mocowanym df: ≤ 10,5 mm
    • napęd: SW13/T40

    Wartości charakterystyczne

    • nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
      • zakres temperatur 30 °C / 50 °C: 4,50 kN
      • zakres temperatur 50 °C / 80 °C: 4,00 kN
    • cegła ceramiczna pełna Mz 20-1,8, NF: 4,00 kN
    • cegła silikatowa pełna KS 36, NF: 4,50 kN
    • cegła silikatowa pełna KS 20, 8 DF: 4,50 kN
    • beton lekki pełny V6, 2 DF: 2,00 kN
    • pustak ceramiczny szczelinowy HLz 12-0,9, NF: 2,00 kN
    • pustak silikatowy drążony KSL 12, 4 DF: 2,50 kN
    • pustaki z betonu lekkiego Hbl 10, 12 DF: 1,20 kN
    • nośność charakterystyczna na ścinanie VRk,s
      • łącznik ze śrubą stalową: 9,35 kN
      • łącznik ze śrubą ze stali nierdzewnej A4: 10,91 kN
    • moment zginający MRk,s
      • łącznik ze śrubą stalową: 17,67 kN
      • łącznik ze śrubą ze stali nierdzewnej A4: 20,62 kN
    • wytrzymałość na ściskanie beton komórkowy [N/mm2]: 30 - 50 °C
      • beton komórkowy 4: 1,5 kN
      • beton komórkowy 5: 2,0 kN
      • beton komórkowy 6: 2,5 kN
      • beton komórkowy 7: 2,5 kN
    • częściowy współczynnik bezpieczeństwa γMAAC: 2,0



Do pobrania:

 ETA - Europejska Aprobata Techniczna

DoP- Deklaracja Właściwości Użytkowych
