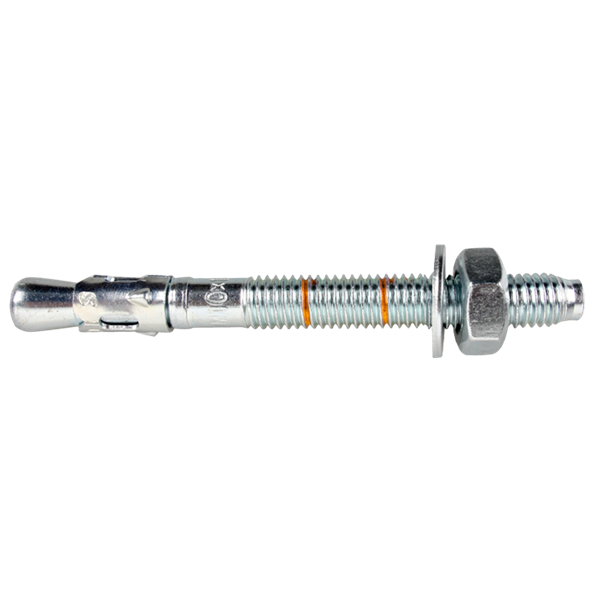

Kotwa pierścieniowa STB M12x220
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
ZALETY:
• Kotwa klipsowa z kontrolowanym momentem dokręcenia z Europejską Aprobatą Techniczną do stosowania w betonie niezarysowanym.
• Dostarczana kompletnie zmontowana z podkładką i nakrętką.
• Oznakowania ułatwiające montaż na odpowiedniej głębokości.
• Możliwe dwie głębokości kotwienia dla rozmiarów M8, M10 i M12.
DANE TECHNICZNE:
l - Długość: 220
d0 - Średnica wiertła: 12
M - Gwint metryczny: M12
sw - Rozmiar klucza: 19
h1 - głęb. wierc.: 88
tfix - Grubość elementu: 125
tfix (red) - Grubość el.mocow. zredukowany: 140
hef - Efektywna. gł. zakotwienia: 65
hef (zred) - Efektywna gł.zakot. (zredukowany): 50
df - Otwór przelotowy w elem.: 14
h1 (zred) - głęb. wierc. (Zredukowany): 73
Nom. głęb. zakotw. (hnom): 80
hnom (red) - Nom. głęb. zakotw. (zredukowany): 65
Tinst - Moment montażowy Nm: 50
ZASTOSOWANIE:
• Konstrukcje stalowe
• maszyny
• konsole, balustrady
